钢筋套筒-冷挤压套筒

在钢筋混凝土结构施工中，冷挤压套筒连接技术凭借"钢筋不旋转"特性及稳定力学性能，已成为直径16-40mm带肋钢筋的核心工艺。其技术规范与验收标准需关注三大维度：

一、材料与工艺规范
1.套筒材料：采用屈服强度225-350N/mm²、抗拉强度375-500N/mm²的压延钢材，延伸率≥20%，硬度60-80HB。需匹配加工硬化指数与塑性变形需求，套筒外径D≤50mm时偏差±0.5mm（GB1499.2-2024）。
2.钢筋预处理：清除端部锈蚀与纵肋毛刺，矫正截面误差，定位标记距端部为套筒长度1/2，插入深度偏差≤10mm。
3.挤压工艺：按型式检验执行压接道次，采用中央逐道端部压接法，单边压痕深度达套筒壁厚1/3。

二、关键操作控制点
1.轴线偏差不超过4°，优先地面预压半接头减少高空误差；
2.挤压顺序从中间向两端施压，符合JGJ107-96规范；
3.挤压后立即调直，套筒表面无环向裂纹，压痕间距均匀。

三、标准化验收体系

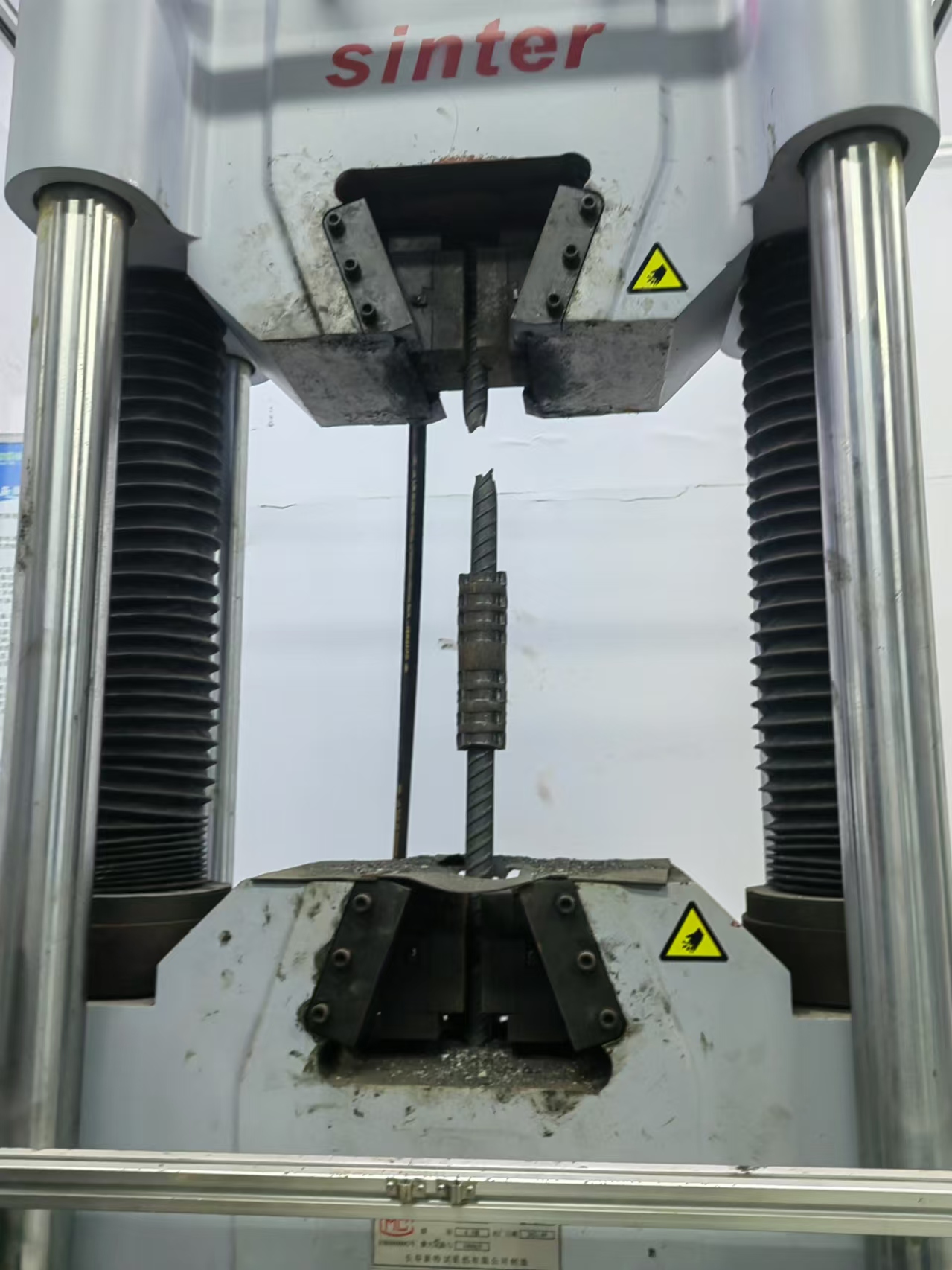

1.每500个同规格接头为验收批，随机取3个试件，抗拉强度≥母材标准值1.05倍或断于母材。单次不合格双倍复检，仍不合格判整批失效；
2.10%抽检拧紧扭矩，超5%不合格率全面复检；
3.分级检测：
外观：无裂纹锈蚀，螺纹饱满度≥85%
尺寸：塞规通规顺利旋入，止规旋入≤3P
力学：断裂位置不在连接区

2024版标准（GB13788-2024）将CRB550钢筋断后伸长率提至12%，要求核查母材与接头性能匹配。通过控制套筒塑性变形率18-22%，可实现连接部位等强设计，体现金属流动力学与结构承载的融合。

相关技术咨询电话：18632800123
