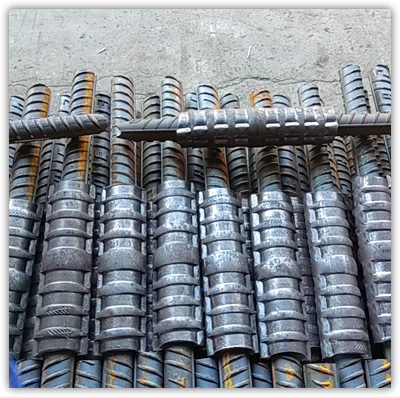

钢筋套筒-冷挤压套筒

1．现象

钢筋套筒压痕深度不够或超深并产生裂纹。

2．原因分析

(1)未根据不同型号的挤压设备，选择合适的压接参数，使压接力过大或过小。在压接力过大时，使套筒过度变形而导致接头强度降低(拉伸时在套筒压痕处破坏)；压接力过小，则接头强度或残余变形量不能满足要求。

(2)钢筋套筒材料不符合要求。

(3)有下列情况之一时，未对挤压机的挤压力进行标定：

1)新挤压设备使用前；

2)旧挤压设备大修后；

3)油压表受损或强烈振动后；

4)挤压的接头数超过500个；

5)挤压设备使用超过一年；

6)套筒压痕异常且查不出其他原因。

(4)压模不合格。

3．预防措施

(1)根据不同型号的挤压设备，选择合适的压接参数，采用YJ32型挤压机的技术参数见表17-12。

采用YJ32型挤压机的技术参数表17-12

(2)对Ⅱ、Ⅲ级带肋钢筋挤压接头采用轴间挤压工艺，钢套筒的材质、力学性能必须符合下列检验标淮。

1)外观：表面光滑，无裂缝、折叠、锈迹等缺陷，表面经防锈处理。

2)力学性能：见表17-13。

套简材料的力学性能表17-13

质量检查：抽样10％，有1根不符合上述要求，加倍抽查，仍不合格者，逐个检查，不合格者不得使用。

(3)出现原因(3)个情况时，对挤压机的挤压力重新标定。

(4)更换新的压模。

4．治理方法

钢筋套筒接头压痕深度不够时应补压，经过两次仍达不到要求的压模，不得再继续使用，超压者应切除重新挤压。

咨询电话：18632800123
